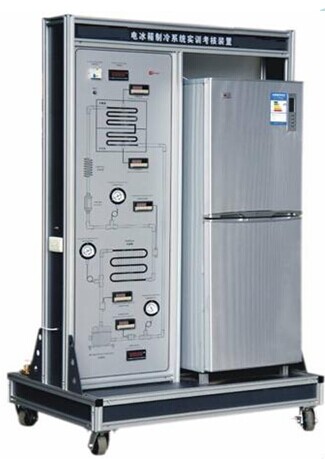

JGJB-01H 電冰箱制冷系統實訓考核裝置（直冷）
“JGJB-01H 電冰箱制冷系統實訓考核裝置 ” 是根據教育部 “ 振興 21 世紀職業教育課程改革和教材建設規劃 ” 要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）等的實訓教學。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所制冷類專業《制冷設備維修工（初級、中級）》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。
一、裝置特點
1. 實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2. 整套電冰箱系統真實完整 , 結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3. 系統采用真實的制冷機組，滿足實訓教學要求。
4. 可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術參數
1. 輸入電源：?jiǎn)蜗嗳�～ 220V±10% 50Hz
2. 裝置容量：＜ 0.4kVA
3. 外形尺寸： 1100mm × 650mm × 1700mm
4. 制冷劑類型： R 600a
5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、裝置的基本裝備
1. 實訓柜：采用鐵質雙層亞光密紋噴塑結構。
2. 直冷式電冰箱 1 臺。
3. 交流電壓表 1 只：測量范圍 0 ～ 250V, 精度 1.5 級，用于監測電源電壓。
4. 交流電流表 1 只：測量范圍 0 ～ 1A , 精度 1.5 級 , 用于觀測系統啟動電流及正常工作電流。
5. 智能溫度儀 5 只：采用 PT100 傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度。
6. 真空壓力表 3 只：測量范圍為 -0.1 ～ 0.9MPa, 可顯示系統低壓側、高壓側及冷凝后的壓力。
7. 故障模擬設置系統 1 套：通過閥門的調節或開關切斷電路來設置制冷系統的故障。
8. 直冷式電冰箱制冷系統流程圖 1 套：印有制冷系統流程圖，并設有相應的測量?jī)x表。
9. 電流型漏電保護裝置 1 套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
四、實訓項目
初級技工基本技能實訓
1. 專用工具的操作
2. 制冷系統試壓及檢漏
3. 制冷系統抽真空及充注制冷劑
中級技能實訓（設計、安裝、調試及檢修）
4. 直冷式電冰箱系統調試
5. 直冷電冰箱故障模擬設置
6. 直冷式電冰箱維修及故障分析
|
