JG-GP 高頻電路實驗箱
產品介紹：
一、技術性能
△ 電源 : 輸入： AC 220V±l0% 輸出： DC ±5V,-8V,±12V, 最大輸出電流均為 200mA
△ 信號源：（函數發生器 ) 輸出波形：方波、三角波、正弦波頻率范圍：分四檔 2HZ ～ 20HZ 、 20HZ ～ 200HZ 、 200HZ ～ 2KHZ,2KHZ ～ 20KHZ
幅 值：正弦波 Vp － p ： 0 ～ 14V( l4V 為峰、一峰值 , 且正負對稱 )
方 波 Vp － p ： 0 ～ 24V(24V 為峰一峰值 , 且正負對稱 )
三角波 Vp － p ： 0 ～ 24V(24V 為峰一峰值 , 且正負對稱 )
二、可完成高頻電路實驗：
⑴ 單調諧回路諧振放大器；
⑵ 雙調諧回路諧振放大器
⑶ 高頻功率放大器（丙類）
⑷LC 電容反饋三點式振蕩器
⑸ 石英晶體振蕩器
⑹ 振幅調制器（利用乘法器）
⑺ 調幅波信號的解調
⑻ 變?nèi)荻䴓O管調頻振蕩器
⑼ 相位鑒頻器
⑽ 集成電路（壓控振蕩器）構成的頻率調制器
⑾ 集成電路（鎖相環）構成的頻率解調器
⑿ 利用二極管函數電路實現波形轉換。
⒀RC 集成振蕩器；
⒁ 混頻電路
三、可完成模擬電路實驗：
1. 單級放大電路
2. 兩級放大電路
3. 負反饋放大電路
4. 射極跟隨器
5. 差動放大電路
6. 比例求和運算電路
7. 積分與微分電路
8. 波形發生電路
9. 有源濾波器
10. 電壓比較器
11.IC 電路 RC 正弦波振蕩器
12. 集成功率放大器
13. 整流濾波與并聯穩壓電路
14. 串聯穩壓電路
15. 集成穩壓器
16.RC 正弦波振蕩器
17.LC 振蕩器及選頻放大器
18. 電流 / 電壓轉換電路
19. 電壓 / 頻率轉換電路
20. 互補對稱功率放大器
21. 波形變換電路
22. 揚效應管實驗
產品說明：

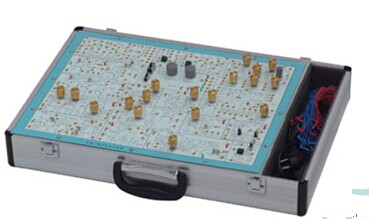

JB-GP 高頻模擬學習機將所有高頻電路和模擬電路實驗模塊、電源、信號源、電壓源、電位器組等合并在一塊線路板上 , 結構緊湊合理 , 使用方便 , 可完成高頻電路和模擬電路課程中規定的各種實驗。
該學習機工藝精良美觀 , 正面淺色烤漆 , 印有原理圖及符號 , 反面為印制導線 , 并焊有相應元器件 , 連接部分采用鍍金孔 , 設有測試點 , 直觀可靠 , 維修方便。 |
