JG -6137 透明數控教學銑床 (廣數系統,KND系統可選擇)
簡介：主要技術指標：
立式升降臺數控銑床是公司研制的教學科研用數控銑床，立式升降臺數控銑床機床是典型的機電一體化產品，除配制高性能的廣數GSK-980MDA數控系統外，硬件配置更具有相當?shù)膭傂浴姸燃爸圃炀�；立式升降臺數控銑床能實現三軸聯動控制，適合于加工各種幾何形狀復雜、精度要求較高的零件，如：凸輪樣板、靠模、弧形槽、電火花成型加工電極、塑料模具型腔及其他復雜異形曲面等，立式升降臺數控銑床是各相關科研院所、高職學院及技術學校理想的實驗設備。

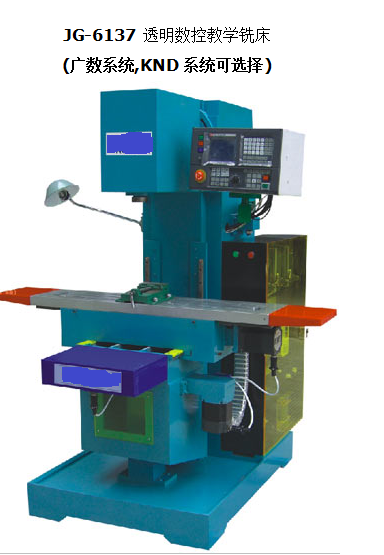

產品參考圖片：
主要功能：JG -6137 透明數控教學銑床 (廣數系統,KND系統可選擇)
主要技術指標：
立式升降臺數控銑床是公司研制的教學科研用數控銑床，立式升降臺數控銑床機床是典型的機電一體化產品，除配制高性能的廣數GSK-980MDA數控系統外，硬件配置更具有相當?shù)膭傂浴姸燃爸圃炀�；立式升降臺數控銑床能實現三軸聯動控制，適合于加工各種幾何形狀復雜、精度要求較高的零件，如：凸輪樣板、靠模、弧形槽、電火花成型加工電極、塑料模具型腔及其他復雜異形曲面等，立式升降臺數控銑床是各相關科研院所、高職學院及技術學校理想的實驗設備。
一、特點：
1、高性能的廣數GSK-980MDA系統；
2、高硬度、耐磨、小摩擦系數的工程塑料導軌副，高精度滾珠絲桿傳動，充分保證機床工作精度及使用壽命；
3、高精度變頻電機驅動主軸實現無級變速；
4、高精度伺服系統，機床脈沖當量為1μ（0.001 mm）；
5、串行RS232通訊接口功能，可與計算機聯機通訊；
6、操作方便舒適，符合現代人機工程學的優化思想；
7、外型美觀大方，彰顯實驗場所品質。
二、用途：
1、相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2、各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3、各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4、開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。
三、數控系統主要功能：
1.快速點定位速率24m/min,高速圓弧和直線插補速率15m/min；
2.采用電子盤技術：數據可以多個位置保存，出錯后可以快速恢復；
3.三軸聯動；
4.自動、手動、點動、單段、模擬運行功能齊備；
5.刀 半徑正反向間隙補償；
6.菜單式操作；
7.程序存儲容量6×48K；
8.系統具有軟件、硬件限位，保證工作安全；
9.輔助功能完善；
10.串行RS232通訊功能，可與計算機聯機通訊
四、銑床主要技術參數：
主軸轉速范圍： 100～1500rpm
工作臺臺面尺寸：（寬×長） 250×1100mm
工作臺T型槽（槽數×寬度×中心距）： 3×14×63mm
工作臺行程：縱向（X軸）500mm
橫向（Y軸）220mm
垂向（Z軸）320mm
主電動機功率 1.5kw
機床外形尺寸（長×寬×高）：1500×1470×1800mm
|
