JGLY-70 洗手間設備安裝與控制實驗裝置

1.裝置外形尺寸：3500mm×790mm×1900mm
2.電源 220V
3.工作電壓：?jiǎn)雾?xiàng)三線220V±5％ 50Hz
4.安全保護：具有漏電自動保護裝置
5.故障設置：演示水循環，排水給水，管道安裝等

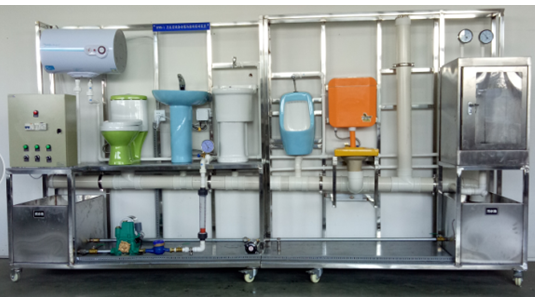

產品參考圖片：

主要功能：JGLY-70 洗手間設備安裝與控制實驗裝置
技術參數：


設備與附件的組成：
1、淋浴房主要由透明有機玻璃構成，里面裝配花灑水龍頭。
2、洗臉盤、大便器、小便器、蹲便器各一套知名品牌陶瓷衛浴組成。
3、排水系統由排水管道和水處理單元等組成。排水管路主要采用UPVC 管進行設計，可進行UPVC 管的切割、粘接、安裝和通水試驗操作。
4、冷水給水系統主要有給水箱、給水泵、給水管道、壓力變送器、水龍頭和淋浴頭等組成。管路采用不銹鋼復合管進行設計，可進行不銹鋼復合管的切割、安裝和通水試驗操作；通過轉子流量計可以完成用水量的計量。
5、熱水給水系統主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR 管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。

三、實訓項目
1、了解各種洗手間設備的構造；
2、掌握排水系統中橫管、立管水氣流現象的基本規律；
3、了解排水系統中衛生器具水封的作用及其破壞原因；
4、認識排水系統中通氣管系的作用；
5、通過排水系統的實驗，加深對臨界流量的認識；
6、了解引起水質回流污染的原因；
7、排水系統管路的切割、熔接、安裝和通水試驗操作
