JGLY-44 建筑防雷系統實訓裝置
建筑防雷系統實訓裝置綜合考慮雷電全面防護、可以從內部防護和外部防護，采用等電位連接、傳導、分流、接地、屏蔽等措施，使所有相關的設備、裝置和系統能被經濟有效的保護。
在均壓等電位連接系統中能做直接電氣連接的金屬供應系統，在進出各雷電保護分區界面處做直接電氣連接。不能做直接電氣連接的線路采用SPD（Surge protective device:電涌保護器）進行等電位連接，應選用與需保護裝置相匹配的電涌保護器。

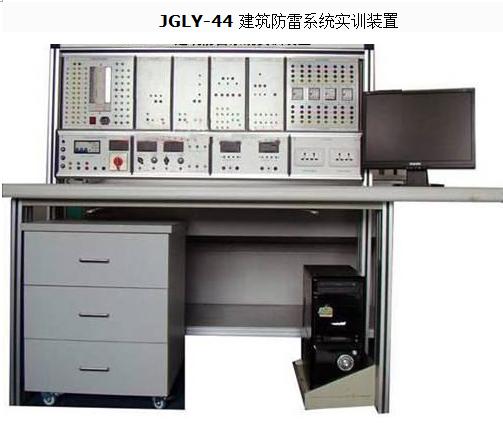

產品參考圖片：
主要功能：JGLY-44 建筑防雷系統實訓裝置
一、系統實訓功能：
建筑防雷系統實訓裝置綜合考慮雷電全面防護、可以從內部防護和外部防護，采用等電位連接、傳導、分流、接地、屏蔽等措施，使所有相關的設備、裝置和系統能被經濟有效的保護。
在均壓等電位連接系統中能做直接電氣連接的金屬供應系統，在進出各雷電保護分區界面處做直接電氣連接。不能做直接電氣連接的線路采用SPD（Surge protective device:電涌保護器）進行等電位連接，應選用與需保護裝置相匹配的電涌保護器。
二、技術指標
1、工作電壓：單相三線220V±5% 50Hz
2、整機容量：＜200W
3、外型尺寸：165×70×180cm3
4、安全保護：具有漏電自動保護裝置和接地保護
5、故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
6、系統恢復：具有軟件快速恢復功能
三、主要配置：
序號 |
組成 |
數量 |
說明 |
1 |
客戶端電腦 |
1臺 |
|
2 |
TPS-UP智能化電源防雷箱 |
2個 |
|
3 |
TPS B+C復合型電源電涌保護器2個 |
2個 |
|
4 |
TPS B50-CTRL高能量雷電放電器2個 |
2個 |
|
5 |
TPS B65過電壓保護器2個 |
2個 |
|
6 |
TPS D10 模塊化低壓電源電涌保護器2個 |
2個 |
|
7 |
RJ45/11通訊線路電涌保護器2個 |
2個 |
|
8 |
TTS-VF數據通訊電涌保護器2個 |
2個 |
|
9 |
TTS KORNE LSA系列電信通訊線路電涌保護器2個 |
2個 |
|
10 |
TTS DB串口信號電涌保護器2個 |
2個 |
|
11 |
TTS-RJ45 10/100M網絡電涌保護器2個 |
2個 |
|
12 |
TTS-RJ45超五類雙絞線數據通訊電涌保護器2個 |
2個 |
|
13 |
TTS-CoaX系列視頻通信和電視系統電涌保護器 |
6個 |
|
14 |
TCS-G系列同軸天饋電涌保護器 |
2個 |
|
15 |
TCS-G系列同軸天饋電涌保護器2個 |
2個 |
|
16 |
TPS D10 JF6系列貼墻式電源防雷插座20個 |
20個 |
|
17 |
TPS D10 JF7系列機柜電源防雷插座20個 |
20個 |
|
18 |
TLS 系列避雷針12個 |
12個 |
|
19 |
低電阻接地模塊12個 |
12個 |
|
20 |
銅包鋼接地極20個 |
20個 |
|
21 |
電解離子接地極12個 |
12個 |
|
22 |
熱熔焊接套裝 |
10個 |
（2#、3#、4#模具,模夾,熔粉,點火槍） |
23 |
BOX TS系列電源信號防雷箱箱體，其它安裝附件 |
2套 |
(匯流排、接線端子) |
24 |
故障設置模塊 |
1套 |
|
25 |
實木實訓桌 |
1只 |
|
26 |
實訓屏架 |
1只 |
密度板雙貼面進口防火板 |
27 |
絲網印刷面板 |
1塊 |
145×85cm優質鋁塑板 |
28 |
升降電腦椅 |
1把 |
|
29 |
實木電腦桌 |
1只 |
|
30 |
WCR1000電子式指針接地電阻測試儀 |
1只 |
|
31 |
TWCR2000 數字式接地電阻測試儀 |
1只 |
|
32 |
TWC000 型鉗形接地電阻表 |
1只 |
|
33 |
TWCR3000I 型鉗形接地電阻表 |
1只 |
|
|
