JGJGQPC-08A氣動PLC控制實驗臺
一、概述
JGQPC-08A型氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于理工科及大專院校、中專院校、職業學校中機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程序控制的功能，控制原理及編程技巧等。

二、基本結構及技術參數：
JGQPC-08A型氣動PLC控制實驗臺主要由實驗工作臺、電氣控制器件、氣動元器件、氣源、工具附件等部分組成：
實驗臺工作臺
本實驗臺實驗工作臺面，采用了工業控制常用的“T”型鋁型材材料，為氣動元件在工作面的安裝定位提供了極大的方便。并且提供了：1、金屬?gòu)椥钥ㄗ?2、“T”型專用螺母兩種安裝方式。為用戶標準器件實驗、非標準器件擴展實驗提供極大方便。
本實驗臺實驗臺架，采用了鋼質結構，整體焊接，表面噴塑。堅固耐用。
實驗臺的外形尺寸： 高1800mm×寬1500mm×厚630mm
電氣控制器件
本實驗臺的電氣控制器件，采用了模塊式結構，在實驗臺的右側設計有可安裝七只控制模塊的導軌�？扇我饨M合擴展，及利于保修維護。標準配置有：電源模塊、PLC模塊、輸入模塊、輸出模塊、繼電器模塊、擴展模塊、氣容模塊。以后可以擴展或更換：PLC的擴展輸入輸出模塊、AD/DA模塊、控制儀表模塊、傳感器模塊等等。
電源模塊：輸入電源：AC 220V 50Hz 輸出電源：DC 24V/2A
PLC可編程控制器：采用了FP-XL14主機，（繼電器輸出方式）。
輸入模塊：與PLC采用電纜9針232接口連接。連接后為PLC提供8路主令輸入信號（其中2路為常閉信號），及通過信號插孔為PLC提供自動控制信號。（如：行程開關位置信號等）
輸出模塊：與PLC采用電纜9針232接口連接。通過輸出接口插孔控制電磁閥通斷。
繼電器控制模塊：與電源模塊連接后，進行主令信號控制，及提供自動控制信號接口進行自動控制。通過輸出口插孔控制電磁閥通斷。
氣動元器件

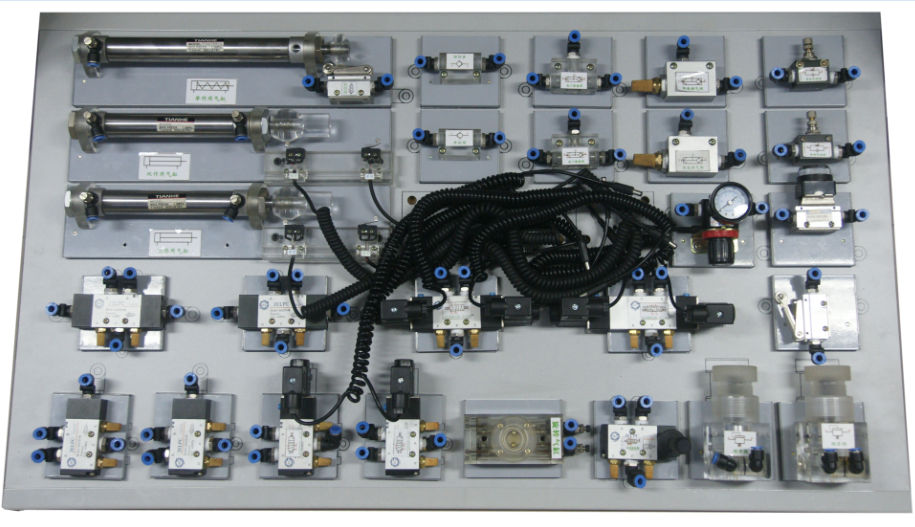

本實驗臺設計有專用的原件配置板，每個元件都有一個固定的放置位置。有利于實驗器件的管理。配備了：空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控?fù)Q向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸.....等常用的氣動元件。（具體配置詳見清單）
氣源：
采用的內置式單頭靜音空氣壓縮機，
主機采用高速電機，全封閉消聲防塵結構。
具有低噪音，無振動，壽命長，易維護等
優點。
電 源：AC 220V 50HZ
電機功率：550W 轉速：1440r/min
氣罐容量：110L/min 氣罐壓力：0.75Mpa
氣罐重量：16Kg

工具附件
采用了菲力格 F-300專用工具
配件盒。具體配置詳見清單

三、主要特點：
1．電源：國家標準供電電源—AC220V/50HZ，帶短路保護、漏電保護、過載保護等功能
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.氣動元件均配有鋁合金過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4.使用環境要求：防潮、防塵環境
5.電氣主控制單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
5.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
6．安裝、培訓：該設備需要現場安裝調試，培訓使用方法、注意事項及如何保養。

四、氣動基本實驗回路
本系統要求可開設壓力控制回路、方向控制回路、速度控制回路、位置控制回路、延時控制回路等五大類氣動組合回路實驗。
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路

16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
JGQPC-08A氣動PLC控制實驗臺配置清單
