ＪＧＬ -500 型家電音視頻維修技能實訓考核裝置（智能型、 32 寸液晶）
一、產品概述
“ 型家電音視頻維修技能實訓考核裝置” 是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品。適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。
本實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站 / 所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
二、技術性能
• 輸入電源：單相三線～ 220V ± 10% 50Hz
• 工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
• 整機容量：＜ 300VA
• 安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s
• 外形尺寸： 170cm × 73cm × 135.5cm
三、系統組成

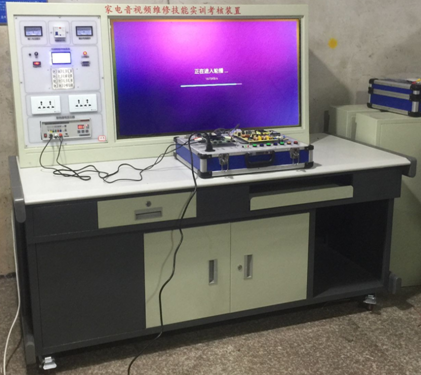

本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成
• 實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
• 交流電源（均帶有過流保護）
輸出電源： 市電不隔離輸出 220V/50Hz
隔離變壓器輸出 220V/50Hz ， 14.5V/50Hz
東芝彩電遙控電源
• 直流電源：± 16V/+12V
• 彩色信號發生器
• 輸出信號頻率范圍：第 12 頻道
• 電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇
• 輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口
• 信號制式： PAL-D/K
• 智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口
• 液晶顯示器： 32 寸
• 對比度： 600:1
• 分辨率： 1366 × 768
• 反應時間：＜ 16ms
• 屏幕亮度： 500cd/m 2
• 視角：＞ 160 度
• 畫面縱橫比： 16:9
• 制式： NTSC/PAL/SECAM
• 輸入： TV 、 AV 、 S-VIDEO 、 VGA 、 YpbPr
• 音頻： SRS WOW 三維空間環繞音效
• 實訓組件
本裝置由液晶彩電模塊、智能實訓考核系統組成。
• 液晶彩電實訓模塊
模塊采用的是知名品牌創偉所開發的 MST718 芯片為開發平臺。采用敞開式面板結構， 設置有方便測量的測試點；主要包括 智能故障轉換接口單元、開 關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、 內置設故排故系統（可由電腦隨機設置故障點）
• 智能實訓考核系統 該系統由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由 240 × 128 點陣藍底背光液晶顯示屏、 PVC 輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印�？己讼到y(tǒng)的功能：能實現設備的自動監測和識別，能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數 , 能自動保存試卷，掉電不丟失，避免重復出題，自動保存每個考生的學號、班級、答題結果、誤排次數、考試時間、報警記錄和評分結果，具有日歷、時鐘功能，具有倒計時功能，具有發卷、提交功能，具有對考核臺的編號設置與個人登錄密碼設置功能。
• 實訓桌：為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固、造型美觀大方，桌子左右各設有兩個抽屜（帶鎖）用于放置工具及資料，下方設有儲存柜放置模塊和實驗導線。
四、實訓項目
• 理解液晶電視中各主要元器件的基本結構及基本工作原理
• 認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
• 電子調諧器的測量與分析
• 遙控及本機鍵盤控制 測量與分析
• 視頻信號處理流程測量與分析
• 音頻信號處理流程測量與分析
• AD 模數轉換控制測量與分析
• 開關穩壓電路測量與分析
• 逆變器背光驅動電路測量與分析
|
