JG-2002A8型 變頻空調制冷制熱綜合實驗裝置 ( 無線控制考核型 )
產品類別：制冷系列
產品簡介
JG-2002A78型空調制冷制熱綜合實驗裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興 21 世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和崗位培訓的要求，按照職業院校的教學和實訓要求而開發和生產的產品。
分體空調為立體結構，前面為仿真室內機組，后部為仿真室外機組，室內機組改進為真實空調組件，外套真空調全透明外殼。
冰箱方面前后格分開：前面為冷凍室，后面為電冰箱壓縮機、工作室、加裝溫度調節器。
配有巡回檢測數碼溫度顯示系統，可以很直觀地觀察制冷及制熱系統中各關鍵點的溫度。
具有遠程無線考核功能： 教師可以通過計算機對學生臺進行設置故障，學生查出故障后通過智能答題器答案傳送給教師 .
一、實訓項目
1 ．電冷箱實訓項目 :
1 ）制冷壓縮機過熱保護器損壞；
2 ）電冰箱輸入電源保險絲斷路；
3 ）電冰箱冷藏室照明燈損壞；
4 ）電冰箱冷藏室門開關斷路；
5 ）電冰箱溫度控制器斷路；
6 ）電冰箱制冷系統臟堵；
7 ）電冰箱制冷系統冰堵；
8 ）電冰箱不制冷。
2 ．變頻空調部分實訓項目 :
1) 整流電路故障；
2)12 伏電源電源電路故障；
3) 5 伏電源故障 ；
4) 室內溫控探頭不良；
5) 室外溫控探頭不良；
6) 遙控接收頭損壞；
7) 不制熱 ；
8) 不制冷；
9) 室內風機損壞；
10) 室外風機塤壞；
11) 風機電容器損壞；
12) 蜂鳴器故障；
13) 風向調節失控。
3 ． 空調冰箱系統流程實習項目：
1 、普通單門電冰箱系統流程
2 、雙門直冷式電冰箱制冷系統流程
3 、雙門間冷式電冰箱制冷系統流程
4 、單門直冷式電冰箱電控系統流程
5 、雙門間冷式電冰箱電控系統流程
6 、熱敏電阻溫控器系統流程
7 、 GR204EIC 溫控器系統流程
8 、分體式熱泵型空調器系統流程
9 、分體式熱泵型空調器電控系統流程
10 、窗式電泵型空調器系統流程
11 、風冷柜式空調器電控系統流程
12 、電冰箱動態演示系統
13 、分體式熱泵型空調器動態演示系統
14 、電冰箱模擬演示系統（硬件）
15 、空調模擬演示系統（硬件）
二、結構特點
1 ． JG-2002A7 型空調制冷制熱綜合實驗裝置采用敞開式結構，分為電冰箱和空調兩個部分，制冷管道分層次展開而變得簡潔明了，從而使復雜的制冷結構變得通俗易懂，便于學生全面了解電冰箱結構特點和工作原理。
2 ． 具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據�？蓹z測的關鍵點分別是：
• 正常環境溫度
• 空調壓縮機排氣管
• 空調壓縮機回氣管
• 空調冷凝器排風口
• 空調蒸發器出風口
• 電冰箱壓縮機
• 電冰箱冷凝器
• 電冰箱蒸發器
3 ．實驗臺整體高度只有 117cm ，使教室視野更加開闊，便于教師監控實驗過程。
三、考核系統特點：
• 計算機可以監控 1-126 臺空調制冷制熱智能考核臺。
• 已設置 10 多個故障點。（并可以擴展故障點）
• 具有發卷功能。
• 具有收卷功能。
• 具有單臺試卷清零功能和全部試卷清零功能。
• 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
• 可以生成學生個人成績單。
• 可以對學生考核情況進行統計、分析。
• 可設置進入系統密碼及修改密碼。
10 、具有打印功能。
11 、具有答題次數限制功能
四、實訓裝置配置 ( 以下為單臺配置 )
單臺配置
序號 |
名稱 |
數量 |
性能及規格 |
1 |
學生桌 |
1 張 |
臺面 三聚氰胺板 ， 木結構
120 0 ㎜× 600 ㎜× 117 ㎜ |
2 |
學生實驗臺 |
1 臺 |
全透明有機機玻璃開放式實驗臺 |
3 |
學生凳 |
2 張 |
塑鋼結構 |
4 |
教師演示軟件 |
1 套 |
能夠進行制冷、制熱動態模擬 |
5 |
無線考核軟件 |
1 套 |
配合答題器進行遠程無線考核 |
6 |
無線智能答題器 |
1 個 |
配合考核軟件進行遠程無線考核 |
7 |
無線考核服務器 |
1 臺 |
利用無線網絡連接電腦和答題器 |
8 |
無線考核系統連接線 |
2 根 |
通訊一根，數據一根。 |
9 |
產品說明書 |
2 套 |
應具備詳細實驗指導資料 |
10 |
空調壓縮機 |
1 臺 |
立式 |
11 |
冰箱壓縮機 |
1 臺 |
臥式 |
12 |
空調冷凝器 |
1 只 |
頁式 |
13 |
空調蒸發器 |
1 只 |
銅管 / 鋁質頁式 |
14 |
四通閥 |
1 只 |
銅質、電動 |
15 |
空調遙控器 |
1 只 |
紅外 |
16 |
手閥 |
4 只 |
銅質 |
17 |
視液鏡 |
2 只 |
圓鏡直視、銅質外殼 |
18 |
起動電容 |
1 只 |
無極 |
19 |
風機 |
2 個 |
單相 |
20 |
5W 變壓器 |
1 個 |
鐵芯 |
21 |
10W 變壓器 |
1 個 |
鐵芯 |
22 |
空調過濾器 |
1 個 |
銅質、管狀 |
23 |
冰箱過濾器 |
1 個 |
銅質、管狀 |
24 |
冰箱冷凝器 |
1 個 |
鐵質噴塑、片式 |
25 |
冰箱蒸發器 |
1 只 |
鋁質、管式 |
26 |
冰箱溫控器 |
1 只 |
機械可調 |
27 |
實驗臺面板 |
1 張 |
鋁塑絕緣 |
28 |
高壓表 |
2 只 |
指針式 |
29 |
低壓表 |
2 只 |
指針式 |
30 |
0-220V 交流電表 |
1 只 |
指針式 |
31 |
0 -5A 電流表 |
2 只 |
指針式 |
32 |
航空插 |
2 只 |
鋼質自鎖 |
33 |
溫度 巡測器 |
1 套 |
單片機控制 |
34 |
保險管座 |
1 個 |
管式 |
35 |
漏電保護開關 |
1 個 |
單相雙線 |
36 |
電源插座 |
2 個 |
萬能插 |
37 |
B 型四腳開關 |
2 只 |
帶燈開關 |
38 |
圓形銅管 |
1 套 |
|
39 |
模組 |
1 套 |
變頻空調控制系統 |

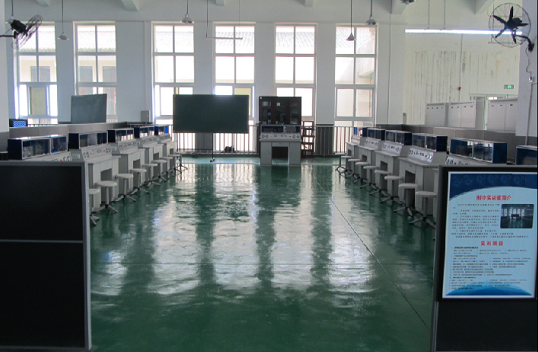

六、產品參考圖片
七、制冷制熱實驗室設備主要技術參數：
1 、工作電源： AC220V ± 5% （單向）
2 、額定頻率： 50Hz
3 、適用電壓范圍： 160V ～ 253V
4 、最大遙控距離 8m ，角度 90 度。
5 、噪聲：內機 37-44dB ，外機是 55-65dB 。
6 、環境溫度： -5 ℃ — 40 ℃
7 、相對濕度：≤ 85% （ 25 ℃ ）
8 、整機功耗： < 1KW （空調制冷— 600W 空調制熱— 750W 冰箱— 75W ）
9 、壓縮機功率：空調— 1PH 冰箱— 1/10PH
10 、制冷劑類型：空調— R22 冰箱— R12
11 、電冰箱最大壓力： 1 。 5Mpa
12 、外形尺寸： 160cmX80cmX 117cm
13 、 安全保護措施：具有過壓、過流、過載、漏電、接地等多種保護措施。
|
