汽車發動機電控故障仿真實驗箱，

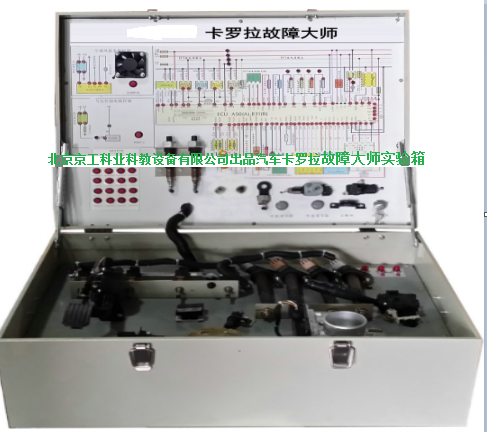

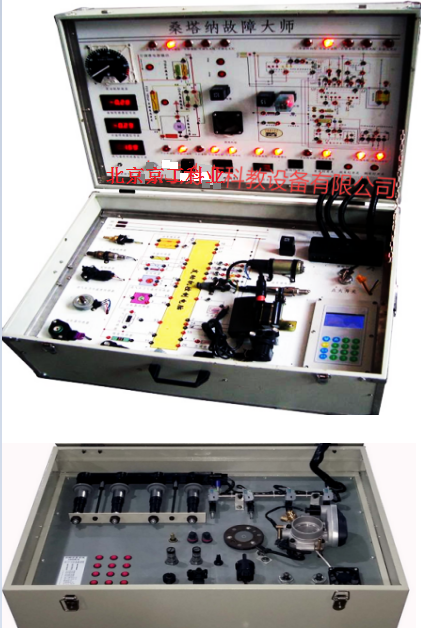

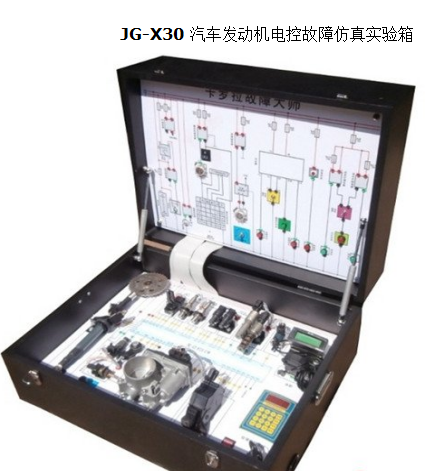

JG-X30 汽車發動機電控故障仿真實驗箱 是對學生經常實驗時經常用到的電源.信號源.輸入接口.輸出顯示接口.測量單元.傳感器實驗?zāi)K，以完成不同的實驗，也可以進行課程設計實驗，大大增強了該實驗箱的適用性、擴展性。實驗原理圖都印刷在實驗板表面，實驗電路由學生按照實驗原理圖進行搭建，既培養了學生的獨立思維能力及動手能力。汽車教學實驗箱由一體型鉛合金型材制成，箱體牢固可靠，不變形，重量輕，絕緣安全性能好，開關箱蓋方便可靠，外型美觀，造型氣派。
一、系統組成：
汽車電控故障仿真系統
二、硬件部分：
1、采用實車部件的模擬結構組件：包括傳感器，執行器，儀表，開關，控制電路圖繼電器、各種模擬裝置等。
2、詳細仿真功能模塊：發動機電控燃油噴射系統電路及電路圖，空調風扇系統電控電路，電子油門系統，燃油泵控制電路，繼電器馬達控制電路，汽車大燈燈光控制電路，汽車啟動蓄電池電路。
三、軟件部分
1）可以仿真汽車故障癥狀,讓學生感知故障狀態,并由癥狀入手,進行多系統,綜合故障診斷分析測量,可通過仿真系統進行有無故障的癥狀對比。
2）可模擬故障設置與模擬故障排除，豐富的實車維修經驗與真實的案例分析。
3）可直接從面板上，利用汽車維修常用工具如，數字萬用電表，解碼器，多通道示波器等，測量電路系統的信號參數OBDII的內容，便于在教室里做實操培訓；
四、實訓內容
多種故障診斷方法，課程分為初、中、高三個等級。
包括：電源電路、接地電路、開路、短路、電瓶、充電系統、燈光電路、繼電器、電動機、不搖轉、不起動、OBD II 故障碼的動力性、無故障碼的動力性、以及間歇性故障;還包含排放故障等更多的模擬故障、工作不良。
五．外形與顏色
設備外形：箱式600×450×350mm(長×寬×高)
設備顏色：亞光灰（用戶可選擇各種顏色）
六．工作條件：電源要求：AC220V±10%，50Hz；
環境溫度：0-40℃；環境濕度：不大于90%。
|
