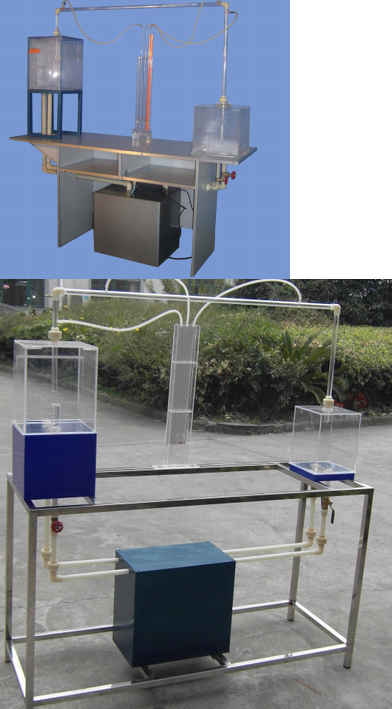

JGLHX — 07虹吸演示 儀

一、 功能：

本實驗臺可測定：虹吸的原理及估算虹吸管能使虹吸管正常工作的高度。

二、配置：

高位水箱(有機玻璃厚4mm、容積約0.036立方米)、虹吸管（有機玻璃管外徑20mm、內徑14mm）、測點、供水箱(工程塑料厚4mm、容積約0.05立方米)、供水泵（型號AP3500、產地：廣東振華電器有限公司）、測壓管、低位水箱（有機玻璃厚4mm、容積約0.03立方米）、供水閥、放水閥、實驗桌等。

三、技術參數：

流量： 2000L/n 揚程：2.3m 壓差： 500mm

電源：單相/220V 功率：60W

外形尺寸：1600×500×1760（㎜）

重量：40㎏

工作環境：常溫

虹吸演示儀
產品型號：JGL－590B

外形尺寸：1000×350×1800mm
工作電壓：220V 功率：200W
主要用途：演示虹吸的成因和破壞及其在管中的壓強分布規律。
主要配置：移動式不銹鋼實驗臺；供水箱；水泵；低位水槽；高位水槽；虹吸管；測壓管
