JG-CJLJY 車刀量角儀

簡介：車刀量角儀是公司在分析國內現有車刀量角臺的基礎上一次重新設計，重新更改的新產品。它除了保持一般量角臺的優點外，還具有結構合理，使用方便，測量精度高，制造簡便等特點。車刀量角儀是各類院校機械類專業不可少的實驗工具。在開設“金屬切削原理”“刀工具設計”和“金屬工藝學”課程時，學生可以借助于車刀量角儀，自己動手測量車刀的幾何角度，以加深對刀工具角度的認識和理解，對培養學生的空間思維能力也起到十分重要的作用。該車刀量角儀，還可以作為刀工具制造廠和機械工廠工具車間測量角度的輔助工具。

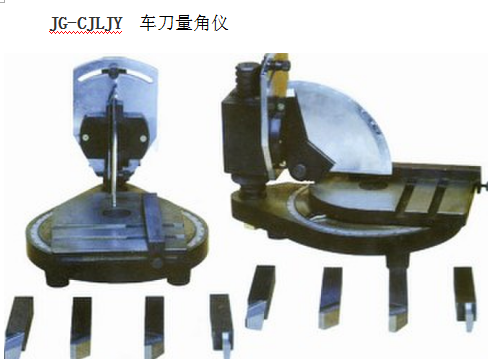

產品參考圖片：

主要功能：JG-CJLJY 車刀量角儀

一、功能特點

二、主要參數
規格尺寸：長280x寬250x高240mm.
材料：451 鋼制
處理工藝：淬火
測量范圍：(1)前角測量范圍、(2)后角測量范圍、(3)量傾角測量范圍、(4)主(副)偏角測量范圍
誤差范圍：±1.5度
規格：
一）配四把車刀：450車刀(車外圓、平端面、倒角)、900車刀(精車刀、車外圓、平端面)、750車刀(精車刀、車外圓、平端面)、切刀(切斷、切槽)
精度：7～8級左右

車刀量角儀可測量車刀主法剖面以及其它剖面的前后角，車刀的刃傾角主（副）偏角及刀工具的幾何角度。
測主偏角在量角臺0度位置為直角90度，如75度外圓車刀前角所測結果15度。
主要性能指標：前角測量范圍0-45度 后角測量范圍0-30度
刃傾角測量范圍0-45度 主（副偏測量范圍0-45度。
外形尺寸（㎜） 185×250×240
（配實驗用刀工具4把：1、75度外圓車刀； 2、90度外圓車刀
3、40度外圓車刀； 4、切斷刀。）
車刀量角儀的使用方法（以40°外圓車刀為例）
1.測量主偏角：主偏角是在基面上測量的主切削刃與車刀進給方向之間的夾角。測量時，車刀放在工作臺上，用刀臺的側面和底面定位。此時刀臺底面表示基面，刀臺側面表示車刀軸線，量刀板正面表示車刀進給方向。以順時針方向旋轉矩形工作臺，同時推動車刀沿刀臺側面（緊貼）前進，使主切削刃與量刀板正面密合。此時工作臺指針指向盤形工作臺上的刻度值即為主偏角。
2.測量副偏角：副偏角是在基面上副切削刃與車刀進給方向之間的夾角。測量時逆時針方向旋轉盤形工作臺，同時推進車刀使副切削刃與量刀板正面貼緊讀出的刻度值即為副偏角。
3.測量刃傾角：刃傾角是在切削平面上測量的主切削刃與基面間的夾角。量出主偏角后，工作臺位置不變，旋松定位螺釘，逆時針方向旋轉升降螺母，微升量角器，并微推進車刀，使量刀板底面對準并緊貼在主切削刃上，量刀板指針在量角器刻度上讀數既為刃傾角。
4.測量前角 ：前角是在主剖面內測量兩前刀面與基面之間的夾角。測量時，在滑移刀臺上定好位的車刀隨盤形工作臺逆時針方向選擇主偏角值Kr，此時量刀板在前刀面上的投影即表示主剖面的方向，量刀板底面與前刀面貼緊時所轉過的度數即為前角角度值。
5.測量后角 ：后角也是在主剖面內測量的后刀面與切削平面之間的夾角，車刀的定位與測前角相同，只是使量刀板的側面與車刀的后刀面貼緊，此時量刀板所轉的角度即為后角角度值。
6.測量法剖面系車刀幾何角度：測量法剖面系車刀幾何角度時，主偏角、刃傾角、副偏角均與測主剖面車刀角度的原理與方法相同。只是在測量法前角與法后角時，應旋松螺釘軸，旋轉搖臂，按刃傾角正負值順（逆）時針方向旋轉刃傾角值后，固緊螺釘軸即可按法前角和法后角定義分別測出。
