JG-PCC 平面機構創意組合及參數可視化分析實驗臺

簡介：
平面機構創意組合及參數可視化分析實驗臺是為《機械原理》課程而設計的，主要針對幾種典型基本平面機構的設計及運動學、動力學分析，適用于進行“平面機構運動分析和機構設計”、“機構運轉及速度波動調節”、“機構平衡”等綜合性實驗，其內容包括實物機構簡單拼裝、設計與運動測試及計算機模擬設計及運動模擬和機構平衡等方面。本實驗系統采用國內外先進的現代虛擬設計方法和現代測試技術，利用計算機對四種平面機構的動態參數進行采集、處理分析，實測、仿真比較優化設計，用于本公司研制的專用教學軟件，學生可獨立完成實驗、JG-PCC平面機構創意組合及參數可視化分析實驗臺采用當前流行工藝經精加工制作而成，外形美觀，性能穩定。

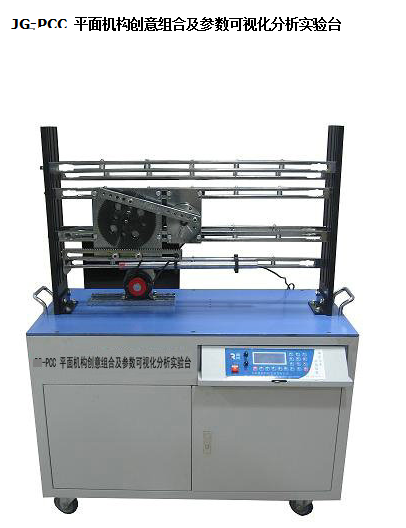

產品參考圖片：

主要功能：JG-PCC 平面機構創意組合及參數可視化分析實驗臺

平面機構創意組合及參數可視化分析實驗臺


平面機構創意組合及參數可視化分析實驗臺
主要技術參數 可拼裝的機構種類
1.驅動電機功率125W
2.工作轉速:0-200rpm
3.直線位移傳感器
4.光柵角位移傳感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
1.齒輪-導桿-搖桿機構
2.齒輪-導桿-搖桿機構A
3.齒輪-曲柄搖桿機構
4.齒輪-連桿-偏心滑塊機構
5.齒輪-連桿-對心滑塊機構
6.齒輪-連桿-對心滑塊機構
7.齒輪-導桿-偏心滑塊機構
8.凸輪機構
9.槽輪機構
10.棘輪機構
11.鏈-齒輪機構
12.齒輪-齒條機構
13.不完全齒輪機構
