電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備

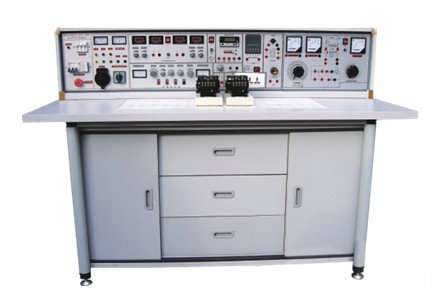

產品參考圖片：

主要功能： JG-755C 電工、電子、電拖（帶直流電機）技能實訓與考核實驗室成套設備

二、實訓臺及操作桌結構：
1 、通用電工電子實驗室實驗臺構成與性能：
1.1 電源及參數：
1.1.1 　輸入電源：三相四線電源，輸入時指示燈亮
1.1.2 　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A 組：監視電壓表：通過換相開關指示三相輸出電壓。
B 組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C 組： 0-220V 電源輸出：一組萬能插座。為各種儀器提供工作電源。
D 組：可調交直流電源：一臺 0.5KVA 單相調壓器，輸出 0 － 240V 交直流電源，電壓輸出有表指示。
E 組：固定直流穩壓電源：輸出電壓 5V ，輸出電流最大 500mA 。
F 組：恒流穩壓電源：雙路 0-30V 穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為 1.5A ，具有預設式限流保護功能，輸出由 0.5 級數字電流表、電壓表指示，電壓穩定度＜ 10-2 ，負載穩定度＜ 10-2 ，紋波電壓＜ 5mv 。
1.2 單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3 函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1 頻率范圍： 5HZ-550KHZ 分五個頻段
1.3.2 頻率指示：由 HZ 表直接讀出
1.3.3 電壓輸出范圍：正弦波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V
三級衰減： 0db 、 20db 、 40db 具有連續細調功能。
矩形波： 5HZ-250KHZ>4.5V 、 250KHZ-550KHZ>3.5V ，幅度連續可調
三角波： 5HZ-550KHZ> １ V
1.4 音頻功率放大器：輸入音頻電壓不低于 10mv ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度 0.5 級，采用 ICL 公司高性能 AD 轉換器配以高速 MPU 單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程， 20mA 、 200mA 、 2000mA 三檔，測量范圍： 0-2000mA 。具有數據存儲與查詢、超量程報警、指示功能。
1.6 變壓器：內置式 220V/12 ＋ 24V ，功率 25W 。
1.7 　喇叭： 8Ω,0.5W 內置式。
1.8 　蜂鳴器：內置式；
1.9 　燈頭座： 250V 、 4A 燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10 直流電動機 Ra 、 Rf 調節旋鈕
1.11 直流電動機 Ia 、 If 指示表
1.12 智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流 I 、電壓 U 、功率 Kw 、電能 Kwh 、工作時間 T 。八位液晶顯示。
2 、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸： 160×70×80cm ，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

三、構成與配備 ( 以二十四座為例 )
1 、電工電子實驗臺操作桌 12 張，一桌二座，操作桌桌面中央設置通用九孔繼電控制實訓插板 ( 尺寸 :45×70cm) 。繼電控制實驗根據電路要求插上電氣元件布線實驗。元器件已裝在特制元件盒上，實驗方便、快捷。每張操作桌配有一粒膠皮板，保護插板和桌面 ( 如需要在桌上放置電動機、電子線路焊接等 ) 。
2 、電工電子實驗臺 1 臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制 12 臺的電源。尺寸為 160×70cm 。
3 、電工電子實驗臺，共 12 臺，每張學生實驗操作桌上配置 1 臺。

四、實訓項目：

電工部分：

電子部分：

電力拖動部分：
