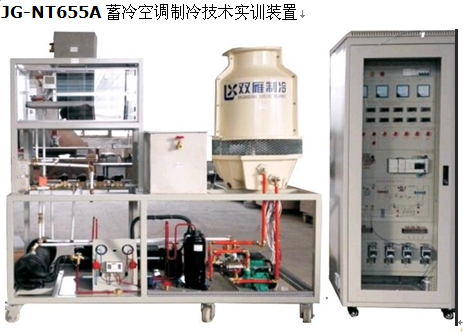

JG-NT655A 蓄冷空調制冷技術實訓裝置
一、概 述
JG-NT655A 蓄冷空調制冷技術實訓裝置是利用夜間低谷負荷電力制冰儲存在蓄冰裝置中，白天融冰將所儲存冷量釋放出來，減少電網高峰時段空調用電負荷及空調系統裝機容量，它代表著當今世界中央空調的發展方向。該實訓裝置是根據《蓄冷空調系統原理、工程設計及應用》、《蓄能空調技術及其發展》等課程的實踐教學而開發設計的新型實訓設備。整個裝置采用直接蒸發制冰系統，系統主要由制冷機組、蓄冰裝置、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。適合各院�？照{工程專業、建筑環境與設備工程等專業相關課程的實訓教學。
產品名稱：JG-NT655A 蓄冷空調制冷技術實訓裝置
二、特 點
1. 本裝采用工業現場的真實蓄冷空調部件，與實際應用接軌；
2. 蓄冷空調系統可組成蓄冷運行、取冷供冷運行和常規空調運行三種運行工況；
3. 本裝置將直接蒸發制冰蓄冷、制冷劑內融冰取冷及大溫差過冷有機結合為一體。
4. 系統結構簡單緊湊、蓄冷取冷方便、控制靈活有效。
5. 蓄冰工況選擇模式，主機向冰槽供冷，夜間錯峰用電。
6. 融冰工況選擇模式，日間冰槽供冷，達到節能效果
7. 主機工況選擇模式，由主機直供冷，滿負荷運行
三、技術性能
1. 輸入電源：單相三線～ 220V±10% 50Hz
2. 工作環境：溫度 -10 ℃ ～ +40 ℃ ；相對濕度＜ 85%(25 ℃ ) ；海拔＜ 4000m
3. 裝置容量：＜ 4kVA
4. 制冷劑： R22
5. 載冷劑：乙烯乙二醇水溶液
6. 安全保護：設有電流型漏電保護、接地保護，安全符合國家標準
四、系統配置
1. 實訓臺：采用不銹鋼結構，結構清晰、緊湊。
2. 控制柜：鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到中央控制器 (PLC 主機 ) 、接觸器、熱保護器等控制元件。面板上面有總電源控制開關、電壓表、電流表、手動旋鈕開關、工作狀態指示燈、系統流程圖及 PLC 主機單元。
3. 交流電源控制：三相四線制 AC380V 電源供電，并設有漏電保護器控制控制屏總電源。
4. 控制系統：控制系統由電氣控制、 PLC 可編程控制器、計算機組態監控組成。
5. 系統基本組成：主要由制冷機組、蓄冰裝置、乙二醇泵、電磁閥、板式換熱器、空調末端裝置、空調循環水泵、乙二醇泵、載冷劑（乙烯乙二醇水溶液）等組成。
6. 電源電壓指示：提供系統電網監控交流電壓表、交流電流表，制冷機組運行交流電流表等。
7. 制冷系統壓力指示：提供 2 只真空壓力表和 1 只雙組壓力控制器，測量范圍分別為 -0.1 ～ 1.5MPa 、 -0.1 ～ 3.5MPa, 可顯示系統工作時低壓側和高壓側的壓力變化；對壓縮機起到保護作用。
五、基本配置：
編號 |
名稱 |
單位 |
數量 |
備注 |
1 |
壓縮機（ 3P ） |
臺 |
1 |
谷輪低溫 300C 半封閉壓縮機 380V/50HZ |
2 |
定制一次蒸發器 |
只 |
1 |
3P 干式 |
3 |
模擬鍋爐 |
臺 |
1 |
1000W 冬天供熱 |
4 |
儲液器 |
個 |
1 |
2L |
5 |
工況換向閥 |
套 |
4 |
DN20 蓄能切換 |
6 |
冷卻水系統 |
套 |
1 |
系 Y 型過濾網 ( 材質：黃銅、進出口管徑 20mm) 、閘閥 ( 材質：黃銅、進出口管徑 20mm) 、單向閥 ( 材質：黃銅、進出口管徑 20mm) 接頭采用鋁塑管和銅接頭 |
7 |
冷凍水系統 |
套 |
1 |
Y 型過濾網 ( 材質：黃銅、進出口管徑 20mm) 、閘閥 ( 材質：黃銅、進出口管徑 20mm) 、單向閥 ( 材質：黃銅、進出口管徑 20mm)
接頭采用鋁塑管和銅接頭 |
8 |
乙二醇泵 |
套 |
1 |
輸出功率： 370W 、額定轉速： 2850rpm 、額定流量： 38L/min 、額定揚程： 10m 、進出口管徑： 25mm |
9 |
全銅手閥 |
只 |
4 |
管道 |
10 |
高低壓表 |
只 |
2 |
1.5MP 、 3.0MP 各一只 |
11 |
膨脹閥 |
只 |
1 |
丹佛斯 3 號蕊， |
12 |
繼電器 |
只 |
1 |
|
13 |
蓄冰水箱 400*300*300 |
只 |
1 |
定制、不銹鋼水箱外部包有保溫板，內置冰槽 |
14 |
冷卻水泵 |
臺 |
1 |
|
15 |
中央空調控制閥 |
只 |
1 |
60S 時間開關 |
16 |
3 噸冷卻水塔 |
只 |
1 |
冷卻塔（冷卻水量： 3m3/h 、外形尺寸： Φ70×113cm 、電機功率： 0.18KW ）、冷卻水泵（輸出功率： 200W 、輸入功率： 400W 、額定轉速： 2850rpm 、額定流量： 3T 、額定揚程： 10m 、進出口管徑： 25mm(1″) ）、水流開關（進出口管徑： 20mm ） |
17 |
過濾器 3/8 |
個 |
1 |
|
18 |
視液鏡 3/8 |
個 |
1 |
|
19 |
中央空調控制器 |
個 |
1 |
液晶屏，無遙控功能 |
20 |
水路截止閥，升降式手輪閥，全銅 1/2 |
只 |
6 |
全銅水閥 |
21 |
交流接觸器 |
只 |
5 |
220V |
22 |
冷凝器水炮 |
只 |
1 |
3P |
23 |
中央空調板式換熱器 3P |
套 |
1 |
內部溶液為水。乙二醇泵板式換熱器 （單片換熱面積： 0.023m2 、最大流量： 4m3/h 、材質：不銹鋼、設計溫度： -195 ℃ ～ 220 ℃ |
24 |
冷卻風機 |
個 |
1 |
300MM |
25 |
不銹鋼補水水箱 |
套 |
1 |
規格： 400*300*350 |
26 |
鋼架（含水箱支架） |
套 |
1 |
規格： 2000*1000*800 |
27 |
配電控制柜，網絡式機柜 |
臺 |
1 |
規格： 1800*700*700 |
28 |
制冷水泵 350W |
個 |
1 |
輸出功率： 350W 、額定轉速： 2850rpm 、額定流量： 38L/min 、額定揚程： 10m 、進出口管徑： 25mm(1″) |
29 |
微機與控制柜通訊連接線 |
條 |
1 |
|
30 |
風機盤管 |
套 |
1 |
三檔調速、接口 25MM ，額定轉速： 2850rpm 量 500 ，蒸發面積 1 平米 |
31 |
中央空調控制實訓軟件 |
套 |
1 |
|
32 |
實驗操作指導書 |
套 |
1 |
|
33 |
中間繼電器 |
只 |
8 |
24V |
34 |
PLC ， FX3U-32M |
臺 |
1 |
|
35 |
數據采集系統 溫度采集模塊 |
套 |
1 |
FX2N-4AD-PT |
36 |
壓力采集模塊 |
塊 |
1 |
FX2N-2AD |
37 |
壓力變送器 |
只 |
2 |
0-10V |
38 |
溫度傳感器 |
個 |
4 |
PT100 |
39 |
可移動式學生終端計算機臺架 |
套 |
1 |
（鋼木結構 ≥ 材 500×550×900 mm ） |
40 |
直流開關電源 |
套 |
1 |
|
41 |
工業組態軟件 |
套 |
1 |
|
42 |
PLC 編程軟件 |
套 |
1 |
|
43 |
中央空調 PLC 應用程序 |
套 |
1 |
|
44 |
中央空調組態應用程序 |
套 |
1 |
|
45 |
其他配件其他配件 |
套 |
1 |
活動扳手（ 0-250mm) ，十字螺絲刀、內六角扳手 |
六、實訓項目
1. 蓄冷空調系統結構及工作原理
2. 蓄冷空調啟動、運行和調試
3. 蓄冷空調運行工作情況記錄、運行參數檢測
4. 蓄冷空調的控制流程和控制原理
5. 可編程控制器的編程、調試和應用
6. 認識中央空調的結構及設備的實訓；
7. 中央空調啟動和停止的實訓；
8. 中央空調的運行、調節操作實訓；
9. 對中央空調的運行工況及各運行參數進行檢測實訓；
10. 對可編程控制器 PLC 進行高級編程及 PLC 的安裝接線調試進行實訓；
11. 配套壓力變送器、溫度傳感器和相應的 A/D 轉換功能模塊，可對整個中央空 12. 調的運行參數進行采集、實時監控等實訓；
13. 組態技術應用實訓：采用組態技術實現對中央空調運行進行動畫顯示，運行數據顯示、實時監控、組態等功能；
14. 網絡遠程控制實訓；
15. 網絡的安裝及設置實訓； |
