自循環漩渦儀 JGKY-627

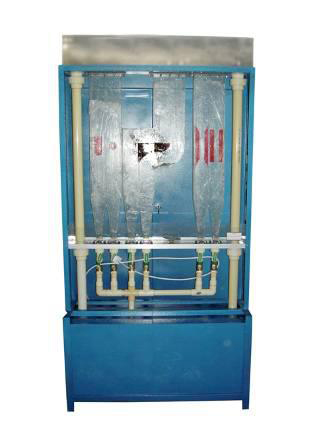

產品參考圖片：

主要功能：自循環漩渦儀 JGKY-627

實驗目的：

演示流體流經橋墩、圓柱體、直角彎道、圓角彎道和突縮、突擴及漸縮、漸擴管道時漩渦區的變化，并可觀察到典型的卡門漩渦。

主要配置：

水泵、上水閥門，循環蓄水箱 、 溢流槽 、 扁 水 槽及工件 、 銅閥門調節組 、不銹鋼 支架 。

技術參數：

1 、運行環境：溫度 0-40 ℃，相對濕度：≤ 90%RH ，電 源： 220V/50Hz ，可連續操作。

2 、 蓄水箱， 4 00× 4 00× 400mm，材質 PVC板。

3 、 水泵：最高揚程： 35m，額定流量：3.0m 3 /h，功率：550W。

4 、 手控流量調節閥門，雙向配置 LED 泛平面片光源，有機玻璃流道，彩色有機玻璃機體，顯示屏，亞光黑后罩，可調摻氣裝置 。

5、 框架及臺面均為 304不銹鋼材質，結構緊湊，外形美觀，操作方便。

6 、外形尺寸： 8 00×4 5 0× 18 00mm （長 ×寬×高） ， 框架 為可移動式設計， 帶腳輪及禁錮腳 。
